डाटा सेन्टरको लागि सटीक पावर वितरण किन छनौट गर्नुहोस्?

डाटा सेन्टरमा स्वस्थ UPS, राम्रो र्याक PDU, र कुनै सक्रिय अलार्महरू हुन सक्छन्—त्यसपछि विस्तारको क्रममा भारी लोड भएको शाखा सर्किट पत्ता लगाउनुहोस्, मर्मतसम्भार परिवर्तन पछि ब्रेकर यात्रा, वा ऊर्जा प्रयोगको समस्या कसैले पनि क्याबिनेटलाई तोक्न सक्दैन। कमजोर बिन्दु अक्सर उत्पादन वा ब्याकअप शक्ति होइन। यो स्रोत र IT र्याकहरू बीचको वितरण तह हो।

छोटो जवाफ: छान्नुहोस्सटीक पावर वितरणजब तपाईंले वितरणलाई निष्क्रिय विद्युतीय प्यानलको रूपमा व्यवहार गर्नुको सट्टा क्याबिनेट र शाखा-सर्किट स्तरमा पावर हेर्न, अलार्म अन गर्न र व्यवस्थापन गर्न आवश्यक छ। त्यो दृश्यताले अपरेटरहरूलाई पहिले लोड असंतुलन पत्ता लगाउन मद्दत गर्दछ, राम्रो प्रमाणको साथ उपलब्ध क्षमताको योजना बनाउन, र कुन डाउनस्ट्रीम सर्किटहरू प्रभावित छन् भनेर अनुमान नगरी त्रुटिहरू अलग गर्नुहोस्।

क्याबिनेटले मात्र नभई र्याकले भार जोखिम र ऊर्जा प्रयोगलाई उजागर गरेको अवस्थामा परिशुद्ध वितरण छनौट गर्नुहोस्।

एक परम्परागत वितरण क्याबिनेटले बिजुली प्रदान गर्दछ। एक बुद्धिमान शक्ति वितरण क्याबिनेट पनि यो के भइरहेको छ रिपोर्ट गर्दछ। सर्भर कोठामा पर्याप्त सर्किटहरू, क्याबिनेटहरू, भाँडादारहरू, वा परिवर्तन गर्ने कार्यभारहरू भएमा त्यो भिन्नता महत्त्वपूर्ण हुन्छ जुन स्प्रेडसिट र कहिलेकाहीं मिटर रिडिङले अब पूर्ण कथा बताउँदैन।

सटीक वितरण क्याबिनेटले बिन्दुमा निगरानी राख्छ जहाँ स्रोत बाहिर जाने सर्किटहरूमा विभाजित हुन्छ। वर्तमान, भोल्टेज, पावर, ऊर्जा, ब्रेकर अवस्था, र अलार्म अवस्थाहरू क्याबिनेटमा सङ्कलन गर्न सकिन्छ र, जहाँ कन्फिगर गरिएको छ, शाखाद्वारा। ब्रेकर खुलेपछि ओभरलोड भएको सर्किटको बारेमा सिक्नुको सट्टा, तपाईंको टोलीले अपरेटिङ थ्रेसहोल्डहरू सेट गर्न सक्छ र आउटेज हुनु अघि बढ्दो लोडको जाँच गर्न सक्छ।

फाइदा मात्र थप डाटा होइन। यो प्रयोगयोग्य जवाफदेहिता हो। क्याबिनेट-स्तरको ऊर्जा अनुगमनले फराकिलो कोठा-स्तर पढाइको कारणले मात्र लोड भएको देखिने एकबाट लोड गरिएको क्याबिनेट छुट्याउन मद्दत गर्न सक्छ। शाखा-स्तरको जानकारीले क्षमता छलफलहरूलाई थप अनुशासित बनाउँछ: सञ्चालनहरूले नेमप्लेट अनुमानहरूमा भर पर्नुको सट्टा नयाँ र्याक अनुमोदन गर्नु अघि वास्तविक सर्किट व्यवहारको समीक्षा गर्न सक्छ।

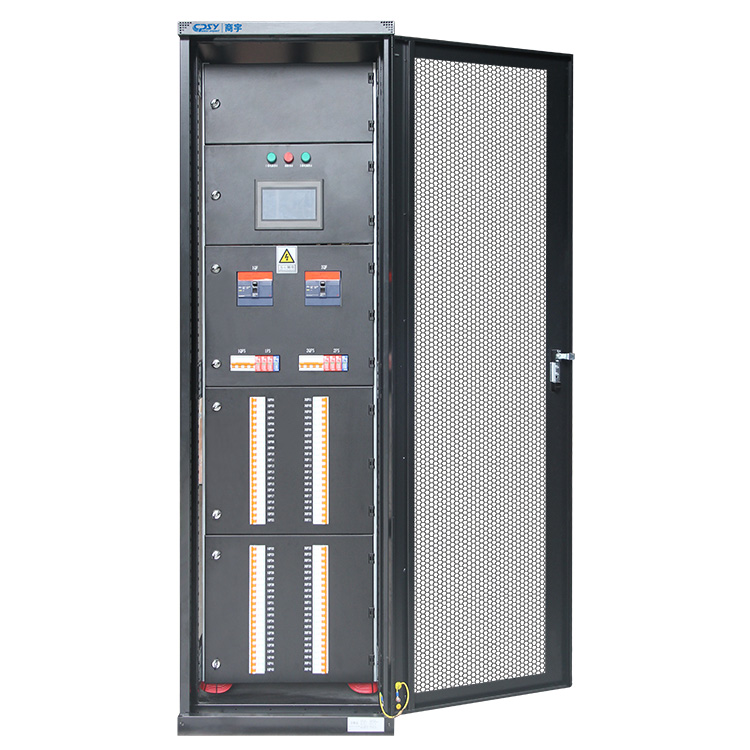

CPSY यसको स्थितिसटीक शक्ति वितरण क्याबिनेटहरूडाटा केन्द्र र कम्प्युटर कोठा लागि टर्मिनल वितरण उपकरण रूपमा। यसको बताइएका कन्फिगरेसनहरूमा कन्फिगरेबल शाखा सर्किटहरू, शाखा निगरानी, ​​अलार्महरू, 7-इन्च टच-स्क्रिन HMI, र Modbus संचार समावेश छन्। ती कार्यहरू मात्र उपयोगी हुन्छन् यदि तिनीहरू सही रूपमा कमिसन गरिएका छन् र कसैद्वारा समीक्षा गरिएको छ। टच स्क्रिनले अलार्म स्वामित्व, आधारभूत मापन, वा परिवर्तन-नियन्त्रण प्रक्रियाको लागि प्रतिस्थापन गर्दैन।

कसरी बुद्धिमानी शाखा निगरानीले छिटो, राम्रो-जानकारी पावर सञ्चालनहरूलाई समर्थन गर्दछ

शाखा अनुगमन कार्य गर्दछ किनभने यसले खोज क्षेत्रलाई साँघुरो पार्छ। स्रोत-स्तर मिटरले पुष्टि गर्न सक्छ कि UPS आउटपुट वा क्याबिनेटले अपेक्षित भन्दा बढी भार बोकिरहेको छ। यसले कुन बहिर्गमन सर्किट परिवर्तन भयो, एक चरणले असमान प्रवाह बोकेको छ, वा कुनै विशेष शाखा यसको सञ्चालन सीमा नजिक छ कि छैन भनेर देखाउन सक्दैन। प्रति-शाखा डेटाले अपरेटरलाई सुरु गर्न व्यावहारिक ठाउँ दिन्छ।

यो तीन साझा घटनाहरूमा महत्त्वपूर्ण छ। पहिलो, क्षमता अनुरोध: सुविधा टोलीले उपकरण अनुमोदन गर्नु अघि उद्देश्य क्याबिनेट र यसको उपलब्ध सर्किट समीक्षा गर्न सक्छ। दोस्रो, एक ब्रेकर अलार्म: कर्मचारीहरूले प्रत्यक्ष क्याबिनेट नखोलेर मात्र अनुसन्धान गर्न प्रभावित शाखा र यसको तोकिएको भार पहिचान गर्न सक्छन्। तेस्रो, दक्षता समीक्षा: ऊर्जा डेटा क्याबिनेटहरू, क्षेत्रहरू, वा ग्राहक आवंटनहरूमा तुलना गर्न सकिन्छ जहाँ मिटरिङ योजनाले समर्थन गर्दछ।

रिमोट कम्युनिकेसन सञ्चालन मूल्यको अंश हो। मोडबसले चयन गरिएको क्याबिनेट जानकारीलाई भवन व्यवस्थापन प्रणाली, DCIM प्लेटफर्म, वा साइट निगरानी प्रणालीमा लैजान सक्छ, प्रदान गरिएको इन्टिग्रेटर नक्सा दर्ताहरू, नामहरू बिन्दुहरू निरन्तर रूपमा, र अलार्म व्यवहार परीक्षण गर्दछ। क्याबिनेट HMI उपकरणमा मूल्यवान छ, तर यो लाइट-आउट सुविधाको लागि पर्याप्त छैन। यसको विपरीत, केन्द्रीय अनुगमन स्थानीय सङ्केत छोड्ने कारण होइन; क्याबिनेटको अगाडि काम गर्ने प्राविधिकहरूलाई मर्मतसम्भार गर्दा स्पष्ट स्थिति चाहिन्छ।

सीमा छ। विद्युतीय निगरानीले विद्युतीय अवस्थाहरू रिपोर्ट गर्दछ, सर्भर अनुप्रयोग स्वास्थ्य होइन। यसले गलत सर्किट लेबलहरू, कागजात नभएका चालहरू, वा खराब डिजाइन गरिएको डाउनस्ट्रीम टोपोलोजीको लागि क्षतिपूर्ति पनि दिन सक्दैन। राम्रो डाटा चाँडै भ्रामक हुन्छ यदि निर्मित तालिका गलत छ।

जहाँ सटीक शक्ति वितरणले सबैभन्दा ठूलो परिचालन मूल्य प्रदान गर्दछ

रिटर्न सबैभन्दा बलियो हुन्छ जहाँ पावर बारम्बार परिवर्तन हुन्छ, डाउनटाइमले वास्तविक लागत बोक्छ, वा टोलीले एक भन्दा बढी सरोकारवालाहरूलाई क्षमता निर्णयहरूको रक्षा गर्नुपर्छ। वित्तीय, दूरसञ्चार, उद्यम, र सरकारी कम्प्युटर कोठाहरू सबै त्यो ढाँचामा फिट हुन्छन्, त्यसैले तिनीहरू यस उपकरण वर्गका लागि सामान्य अनुप्रयोगहरू हुन्।

एआई वृद्धि र उच्च घनत्व आईटी लोडहरूले शाखा-स्तर दृश्यतालाई योजनाको आवश्यकता बनाउँछ

AI र अन्य कम्प्युट-हेभी डिप्लोइमेन्टहरूले परम्परागत इन्टरप्राइज IT भन्दा छिटो कोठाको लोड प्रोफाइल परिवर्तन गर्न सक्छ। नयाँ उच्च-घनत्व र्याकहरू क्लस्टरहरूमा आउन सक्छ, र व्यावहारिक अवरोध प्राय: एक विशेष वितरण मार्ग हो, कुल उपयोगिता सेवा होइन। क्याबिनेट र शाखा रीडिङहरूले पहिले नै शक्ति कहाँ केन्द्रित छ र नयाँ उपकरणहरूले असमान बोझ सिर्जना गर्नेछ भनेर प्रकट गर्न मद्दत गर्दछ।

यो तर्क होइन कि हरेक कोठालाई एउटै वास्तुकला चाहिन्छ। केही सुविधाहरूलाई अतिरिक्त लोड स्वीकार गर्न अघि अपस्ट्रीम परिवर्तनहरू, थप क्याबिनेटहरू, वा संशोधित र्याक लेआउट आवश्यक पर्दछ। सटीक अनुगमनले त्यो निर्णय चाँडै देखिने बनाउँछ। यसले क्षमता सिर्जना गर्दैन जुन विद्युतीय डिजाइनले कहिल्यै प्रदान गरेको छैन।

UPS-समर्थित सर्भर कोठाहरूलाई स्रोत र र्याक बीच स्पष्ट, निगरानीयोग्य वितरण तह चाहिन्छ

एक UPS ले महत्वपूर्ण स्रोत मार्गलाई सुरक्षित गर्दछ, तर अपरेटरहरूले अझै पनि त्यो सुरक्षित आउटपुट कसरी विभाजित भइरहेको छ भनेर बुझ्न आवश्यक छ। UPS र र्याक तह बीचको निगरानी योग्य क्याबिनेटले स्रोत क्षमतालाई वास्तविक डाउनस्ट्रीम खपतमा जडान गर्न मद्दत गर्दछ। मर्मतसम्भार बाइपास योजना वा आउटेज समीक्षाको क्रममा, सर्किटहरू, क्याबिनेट लोडहरू, र अलार्महरू एउटै वितरण तहमा देखिने हुँदा त्यो सम्बन्ध कागजात गर्न धेरै सजिलो हुन्छ।

CPSY ले 20-300 kVA क्षमता विकल्पहरू यसको सटीक वितरण क्याबिनेट श्रेणीको लागि सूचीबद्ध गर्दछ, साथै बहुमूल्याङ्कन-भोल्टेज र इनपुट-वर्तमान विकल्पहरू। तपाईंले ती दायराहरूलाई सुरूवात बिन्दुको रूपमा व्यवहार गर्नुपर्छ, चयन सर्टकट होइन। आवश्यक अपस्ट्रिम प्रणाली, उपलब्ध त्रुटि वर्तमान, डाउनस्ट्रीम लोड योजना, र स्थानीय विद्युत आवश्यकताहरूले उपयुक्त कन्फिगरेसन निर्धारण गर्दछ।

परिशुद्धता पावर वितरण क्याबिनेट बनाम र्याक PDU बनाम परम्परागत प्यानलबोर्ड

यी उत्पादनहरू प्रायः विकल्पको रूपमा व्यवहार गरिन्छ। तिनीहरू छैनन्। प्रत्येकले पावर चेनमा फरक बिन्दु सेवा गर्दछ, र राम्रोसँग डिजाइन गरिएको डाटा सेन्टरले तीनवटै प्रयोग गर्न सक्छ।

र्याक PDU ले के निगरानी गर्न सक्छ - र यसले क्याबिनेट स्तरमा प्रतिस्थापन गर्न सक्दैन

र्याक PDU IT उपकरणको नजिकै बस्छ र यसको डिजाइनमा निर्भर गर्दै र्याक, आउटलेट, वा आउटलेट-समूह मिटरिङ र स्विचिङ प्रदान गर्न सक्छ। त्यो उपकरण-स्तर खपत पहिचान गर्न र रिसेप्टेकलहरू नियन्त्रण गर्नको लागि मूल्यवान छ। यसले धेरै र्याकहरूमा बाहिर जाने फिडर र शाखा-सर्किट अवस्थाहरूको क्याबिनेट-स्तर दृश्यलाई प्रतिस्थापन गर्न सक्दैन। न त यसले माथिल्लो स्रोतमा समान वितरण प्रकार्य, ब्रेकर व्यवस्था, वा भौतिक इन्टरफेस प्रदान गर्दैन।

यदि प्रश्न "कुन सर्भरले पावर प्रयोग गरिरहेको छ?" एक र्याक PDU राम्रो साधन हुन सक्छ। यदि प्रश्न "कुन क्याबिनेट शाखा यसको सीमा नजिक छ, र कुन र्याक समूह डाउनस्ट्रीम छ?" एक सटीक वितरण क्याबिनेट अधिक सान्दर्भिक तह हो।

जब एक परम्परागत प्यानलबोर्डले वितरण प्रदान गर्दछ तर पर्याप्त परिचालन दृश्यता छैन

एक परम्परागत प्यानलबोर्ड स्थिर, कम-जटिलता ठाउँहरूको लागि एक समझदार विकल्प हुन सक्छ जहाँ स्थानीय विद्युत वितरण मुख्य आवश्यकता हो र निगरानी सञ्चालन आवश्यक छैन। अपरेटरहरूलाई शाखा अलार्म, ऊर्जा रिपोर्टिङ, रिमोट स्थिति, वा क्षमता व्यवस्थापनको लागि नियन्त्रित इन्टरफेसको आवश्यकता पर्दा महत्त्वपूर्ण कोठामा रक्षा गर्न गाह्रो हुन्छ।

लागत व्यापार-अफ वास्तविक छ। बुद्धिमान क्याबिनेटहरूले मिटरहरू, सञ्चार हार्डवेयर, कन्फिगरेसन कार्य, र कमीशन आवश्यकताहरू थप्छन्। एउटा सानो स्थिर कोठाको लागि ती सुविधाहरू किन्नु जुन कहिल्यै अनुगमन गरिने छैन बेकार हो। परिवर्तनशील महत्वपूर्ण वातावरणको लागि आधारभूत प्यानल किन्नु पछि अझ महँगो हुन सक्छ, विशेष गरी यदि retrofitting लाई डाउनटाइम वा प्रतिस्थापन क्याबिनेट आवश्यक पर्दछ।

बसबार वास्तुकला, बाहिर जाने सर्किटहरू, निगरानी इन्टरफेसहरू, र परियोजनामा ​​स्थापना अवस्थाहरू मिलाउनुहोस्

एक-लाइन रेखाचित्रबाट सुरु गर्नुहोस्, क्याबिनेट ब्रोशर होइन। स्रोत व्यवस्था, भोल्टेज, ग्राउन्डिङ विधि, गल्ती-कर्तव्य आवश्यकताहरू, र डाउनस्ट्रीम लोडहरूको अभिप्रेत आलोचनात्मकता पुष्टि गर्नुहोस्। U.S. परियोजनाहरूमा, 208V वितरण धेरै IT वातावरणहरूमा सामान्य छ, तर तपाईंले बजार बानीद्वारा चयन गर्नुको सट्टा वास्तविक साइट वास्तुकला र उपकरण इनपुटहरूसँग मेल खानुपर्छ।

बसबार वास्तुकलाले लचिलोपन र मर्मत छलफललाई परिवर्तन गर्दछ। CPSY ले यस उत्पादन कोटीमा एकल वा डबल-बसबार विकल्पहरू प्रदान गर्दछ। एक डबल-बसबार व्यवस्थाले छुट्टै आपूर्ति मार्गहरू चाहिने डिजाइनलाई समर्थन गर्न सक्छ, तर यो स्वचालित रूपमा अनावश्यक हुँदैन। साँचो रिडन्डन्सी सम्पूर्ण प्रणालीमा निर्भर गर्दछ: स्वतन्त्र अपस्ट्रिम स्रोतहरू जहाँ आवश्यक हुन्छ, स्थानान्तरण रणनीति, उपयुक्त डुअल-कर्ड व्यवस्था भएको डाउनस्ट्रीम उपकरण, र अनुशासित सर्किट असाइनमेन्ट।

र्याक र लोड योजनाबाट बाहिर जाने सर्किटहरू निर्दिष्ट गर्नुहोस्। सोध्नुहोस् कि कुन सर्किटहरू अहिले आवश्यक छ, कुन स्थानहरू आरक्षित छन्, कसरी ब्रेकरहरू पहिचान गरिन्छ, र कुन अनुगमन ग्रेन्युलारिटी आवश्यक छ। पहिलो दिनमा हरेक उपलब्ध तरिका भर्न नदिनुहोस् किनभने क्याबिनेटमा ठाउँ छ। भौतिक अतिरिक्त क्षमता, विद्युत अतिरिक्त क्षमता, र निगरानी अतिरिक्त क्षमता एउटै कुरा होइन।

एकीकरण समान ध्यानको योग्य छ। कुन मानहरू अनुगमन प्लेटफर्ममा पुग्नै पर्छ, अलार्म थ्रेसहोल्डको स्वामित्व कसको छ, सञ्चार हानिमा के हुन्छ, र लेबलहरू DCIM वा BMS पोइन्ट नामहरूसँग कसरी मेल खान्छ भनेर परिभाषित गर्नुहोस्। क्याबिनेट साइटमा पुग्नु अघि संलग्न आयामहरू, पहुँच क्लियरेन्सहरू, केबल-प्रविष्टि दिशा, तातो अवस्थाहरू, र सेवा पहुँचको समीक्षा गर्नुहोस्। एक सक्षम क्याबिनेट अझै पनि खराब स्थापना हुन सक्छ यदि पछाडिको समाप्ति क्षेत्र पर्खाल वा केबल ट्रे द्वारा अवरुद्ध छ।

कन्फिगर योग्य वितरण र अनुगमन आवश्यक परियोजनाहरूको लागि, उपलब्ध समीक्षा गर्नुहोस्डाटा केन्द्र शक्ति वितरण कैबिनेट विकल्पविद्युतीय इन्जिनियर र कमिसनिङ टोलीसँग — खरिद टोली मात्र होइन।

डाटा सेन्टर वितरण क्याबिनेट चेकलिस्ट: बिजुली, एकीकरण, संलग्नता, र अनुपालन प्रश्नहरू प्रमाणित गर्न

• विद्युतीय:के क्याबिनेटले साइट भोल्टेज, स्रोत क्षमता, ग्राउन्डिङ दृष्टिकोण, दोष-कर्तव्य आवश्यकता, र योजनाबद्ध बहिर्गमन सर्किट गणनासँग मेल खान्छ? के ब्रेकर मूल्याङ्कन र सर्किट असाइनमेन्टहरू दस्तावेज गरिएका छन्?
• वास्तुकला:के एकल वा डबल बसबार वास्तविक एक-लाइन रेखाचित्रको लागि उपयुक्त छ? यदि लचिलोपनको दाबी गरिएको छ भने, केवल क्याबिनेटको सट्टा सम्पूर्ण अपस्ट्रीम-टु-र्याक मार्गको समीक्षा गरिएको छ?
• अनुगमन:कुन क्याबिनेट र शाखा मापन आवश्यक छ? के अलार्म, घटना रेकर्ड, स्थानीय HMI पहुँच, र Modbus बिन्दुहरू कमिसन गर्नु अघि परिभाषित छन्?
• एकीकरण:के BMS, DCIM, वा साइट निगरानी प्लेटफर्मले उपयोगी, नामित बिन्दुहरू प्राप्त गर्नेछ—सामान्य सञ्चार जडान मात्र होइन? कसले हानि-संचार अलार्महरूको परीक्षण गर्छ?
• स्थापना:के आयाम, तौल, भुइँ लोडिङ, अगाडि र पछाडि पहुँच, केबल प्रविष्टि, परिवेश अवस्था, र मर्मतसम्भार क्लियरेन्सहरू कोठाको लेआउटको विरुद्धमा पुष्टि भएका छन्?
• अनुपालन:कुन सूचीकरण, प्रमाणीकरण, र स्थानीय कोड अनुमोदन अधिकार क्षेत्र र परियोजना विशिष्टता भएको प्राधिकरण द्वारा आवश्यक छ? प्रत्येक कन्फिगर गरिएको क्याबिनेटमा एक निर्माताको दायरा भरि उल्लेख गरिएको प्रमाणीकरणलाई लागू हुन्छ भन्ने अनुमान नगर्नुहोस्। सटीक एकाइको लागि कागजातहरू प्रमाणित गर्नुहोस्।
• समर्थन र रेकर्डहरू:के तपाइँ एक-लाइन रेखाचित्र, सर्किट तालिका, सेटिङ रेकर्ड, संचार नक्सा, र निर्मित लेबलहरू प्राप्त गर्नुहुनेछ? ती कागजातहरूले आयोग टोली छोडेपछि सटीक शक्ति वितरण उपयोगी रहन्छ कि भनेर निर्धारण गर्दछ।

A शाखा-निरीक्षण विद्युत वितरण क्याबिनेटटोलीले ती जवाफहरूलाई कम अनुमानका साथ सुविधा चलाउन प्रयोग गर्दा आफ्नो स्थान कमाउँछ।
