मोड्युलर UPS

CPSY® मोड्युलर UPS

CPSY ® चीनमा शीर्ष १० सबैभन्दा ठूलो मोड्युलर UPS निर्माताहरू मध्ये एक हो। विशाल उत्पादन कारखाना, २००+ कर्मचारीहरू, र R&D मा 11 वर्ष भन्दा बढी अनुभवको साथ, विश्वव्यापी ग्राहकहरूका लागि विभिन्न प्रकारका UPS उत्पादन गर्दै, हामीले हाम्रा ग्राहकहरूले बजारमा गरेको ठूलो सफलता देखेका छौं।

CPSY® CPY श्रृंखला 10-600K मोड्युलर UPS एक वास्तविक अनलाइन डबल-रूपान्तरण, स्थिर, तीन-चरण उच्च आवृत्ति माइक्रो मोड्युलर अप प्रणाली हो। IGBT पावर रूपान्तरण प्रविधि, ABM बुद्धिमान ब्याट्री व्यवस्थापन प्रणाली र अन्य संसारहरू प्रयोग गर्दै। सम्पूर्ण दक्षता 94.5% भन्दा ठूलो छ। पावर कारक दायरा ०.९ देखि १ सम्म।

CPSY® मोड्युलर UPS प्यारामिटर (विशिष्टता)

CPSY® मोड्युलर UPS सुविधा र अनुप्रयोग

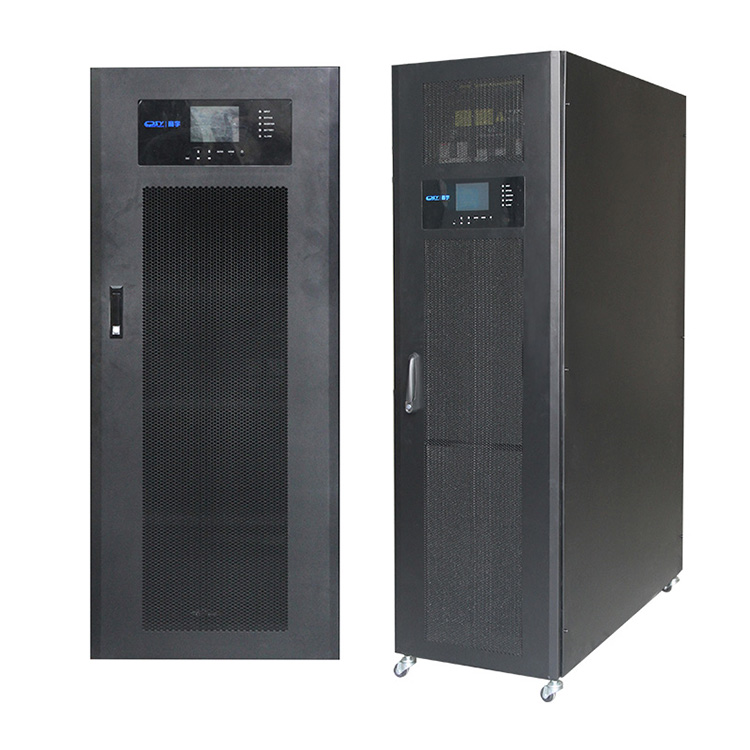

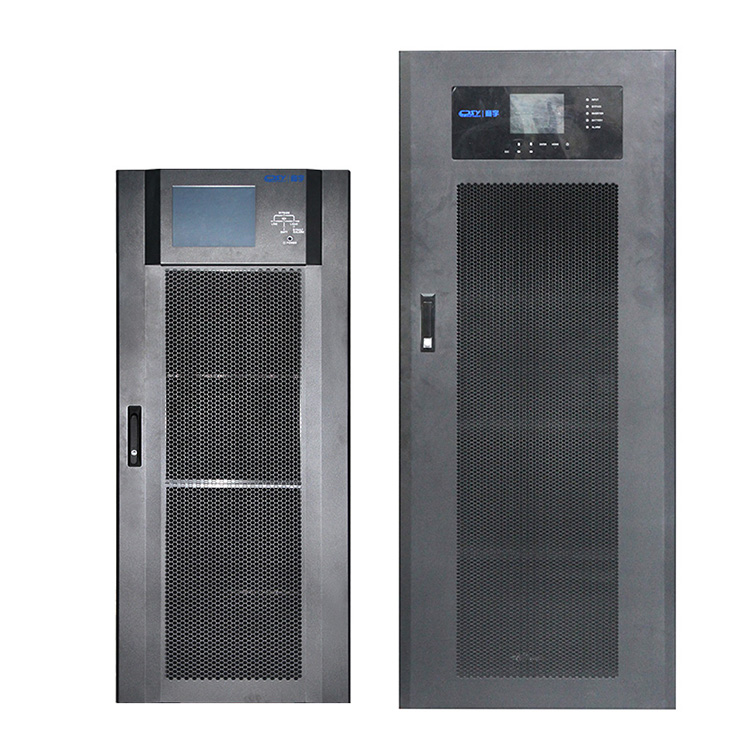

CPSY® मोड्युलर UPS

मोडेल नम्बर: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS पावर दायरा: 10KVA ~ 600KVA

विशेषताहरु:

● उच्च आवृत्ति र साँचो डबल रूपान्तरण

● स्वतन्त्र पावर मोड्युल डुअल डीएसपी (डिजिटल सिग्नल प्रोसेसर) नियन्त्रण प्रविधि

● आउटपुट पावर फ्याक्टर ०.९/१

● N+1 डिजिटल समानान्तर प्रविधि, मोड्युलहरू बीच अत्यन्त कम परिसंचरण करेन्ट।

● UPS ले मोड्युलर डिजाइन, तातो-स्वैपयोग्य, बुद्धिमान मोड्युल र प्रणाली सुरक्षा डिजाइन अपनाउछ।

● पावर मोड्युलले अलग कम्पोनेन्टहरूको सट्टा IGBT मोड्युलहरू अपनाउँछ।

● उच्च विश्वसनीयता, उच्च शक्ति, उच्च ऊर्जा घनत्व र उच्च दक्षता, 94.5% भन्दा बढी

● प्रत्येक स्वतन्त्र मोड्युल एकल बिन्दु विफलता को जोखिमबाट बच्न एक स्वतन्त्र नियन्त्रक संग सुसज्जित छ।

● ब्याट्री स्वतन्त्र चार्जर, उन्नत बुद्धिमान ब्याट्री व्यवस्थापन प्रणाली (ABM)

● स्वचालित आवृत्ति सेन्सिङ, 50/60Hz आवृत्ति रूपान्तरण

● ब्याट्री कोल्ड स्टार्ट प्रकार्य, वैकल्पिक लिथियम ब्याट्री

● प्रभावकारी सफ्टवेयर र हार्डवेयर सुरक्षा

● कम भोल्टेज इनपुट रैखिक derating, ब्याट्री डिस्चार्ज समय कम

● कम शोर प्रणाली डिजाइन, फ्यान गति बुद्धिमानी तापमान संग परिवर्तन, आवाज कम र सेवा जीवन लम्बाइ

● बिजुली पुनर्स्थापना पछि ढिलाइ सुरु सेट गर्न सकिन्छ

● उच्च उच्च/कम तापक्रम प्रदर्शन

● रैखिक र गैररेखीय लोडहरूमा बलियो लोड अनुकूलन क्षमता, हालको THDi＜4% इनपुट गर्नुहोस्

● मैत्री अपरेशन इन्टरफेस, उच्च रिजोल्युसनको साथ ठूलो LCD स्क्रिन, समृद्ध जानकारी।

● बहु-प्लेटफर्म संचार: RS232 (मानक कन्फिगरेसन), USB/RS485/SNMP/AS400 सुख्खा सम्पर्क/SMS अलार्म/EPO प्रकार्य (वैकल्पिक)

आवेदन

ठूलो र मध्यम डाटा केन्द्र

सर्भर कोठा टेलिकम

समूह उद्यमहरू

आईटी उपकरण।

CPSY® मोड्युलर UPS विवरणहरू

CPSY® Hot-swappable मोड्युलर अप पावर सप्लाई मिशन-महत्वपूर्ण पूर्वाधारहरू जस्तै डेटा केन्द्रहरू, मध्यदेखि ठूला नेटवर्क उपकरणहरू, र थपको लागि शक्ति सुरक्षाको रूपमा सेवा गर्न।

CPSY® CPY श्रृंखला अनलाइन मोड्युलर UPS प्रणाली एक गैर-पृथक, औद्योगिक-स्तर, हरियो UPS हो, एक उन्नत मोड्युलर पावर संरक्षण अवधारणा अपनाउने। UPS वास्तुकलाले माग बढ्दै जाँदा वा उपलब्धताको उच्च स्तर आवश्यक हुँदा शक्ति मापन गर्न सक्छ।

अत्यधिक कुशल मोड्युलर UPS एक पूर्ण मूल्याङ्कन गरिएको पावर (kVA=kW) UPS हो जसले यसको स्व-समक्रमण शक्ति र नियन्त्रण मोड्युलको साथ अन्तिम उपलब्धता प्रदान गर्दछ र स्वामित्वको उल्लेखनीय रूपमा कम कुल लागत (TCO) प्रदान गर्दछ। एकल र्याकमा ठाडो विस्तारको अतिरिक्त, दुबैले 2 एकाइहरू सम्म समानान्तर विस्तार प्रस्ताव गर्दछ।

प्रत्येक UPS मोड्युलमा स्वायत्त सञ्चालनका लागि आवश्यक सबै हार्डवेयर र सफ्टवेयरहरू छन् - रेक्टिफायर, इन्भर्टर, ब्याट्री कन्भर्टर, स्थिर बाइपास स्विच, ब्याक-फिड सुरक्षा, नियन्त्रण तर्क, प्रदर्शन, र अनुगमन र नियन्त्रणको लागि नक्कल रेखाचित्र।

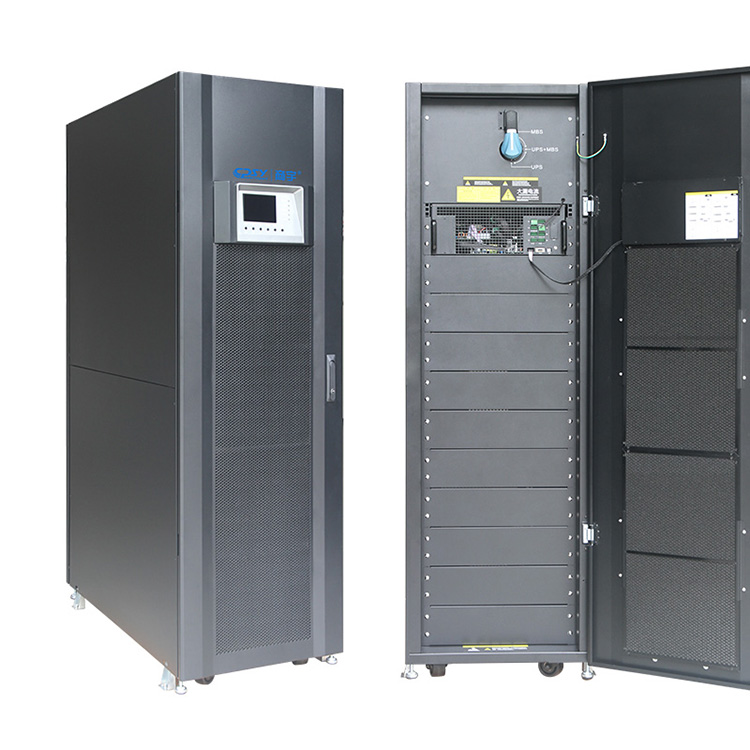

CPY श्रृंखला मोड्युलर UPS

UPS प्रणालीले अनलाईन दोहोरो-रूपान्तरण टोपोलोजीलाई अवलम्बन गर्दछ उत्कृष्ट पावर गुणस्तर प्रदान गर्न आगमन शक्तिको अवस्थालाई ध्यान नदिई। यो टोपोलोजीले शून्य स्थानान्तरण समय पनि सुविधा दिन्छ, इष्टतम प्रणाली सञ्चालन सुनिश्चित गर्दै।

साथीहरूसँग तुलना गर्दा, CPSY®Modular UPS को फाइदाहरू तलका रूपमा:

मोड्युलर UPS सुविधाहरू र लाभहरू

1. उच्च स्केलेबिलिटी

DSP नियन्त्रण एक सुधारिएको उच्च प्रदर्शन समाधान प्रदान गर्दछ। भविष्यको पावर विस्तारलाई सरल बनाउन मोड्युलर डिजाइन र समानान्तर प्रविधि एकीकृत गर्नुहोस्।

2. N+1 वा N+X समानान्तर रिडन्डन्सी, मागमा विस्तार, प्रारम्भिक लगानी बचत

UPS मा स्थापित पावर मोड्युलहरूको संख्यालाई पावरको माग अनुसार अनुकूलित गर्न सकिन्छ, जसले थप भुइँ स्थान ओगट्दैन र प्रारम्भिक लगानी बचत गर्दछ। UPS समानान्तर विस्तार क्षमताले प्रयोगकर्ताहरूलाई उच्च क्षमता प्राप्त गर्न र प्रणालीलाई पावर विफलताबाट जोगाउन N+X पावर रिडन्डन्सी महसुस गर्न धेरै UPS हरू जडान गरेर आफ्नै पावर प्रणाली अनुकूलन गर्न अनुमति दिन्छ।

3. कुशल अनलाइन डबल रूपान्तरण प्रविधि

CPY श्रृंखला मोड्युलर UPS ले अनलाइन डबल-रूपान्तरण प्रविधि अपनाउछ, र यसको प्रदर्शन 50% लोडमा 94.5% जति उच्च छ। यसले स्वामित्वको समग्र कुल लागत (TCO) लाई उल्लेखनीय रूपमा घटाउँछ।

4. उच्च विश्वसनीयता र उच्च दक्षता

मोड्युलर डिजाइनले रखरखाव र विश्वसनीयता सुधार गर्दछ। हट-स्व्याप स्थापना र मर्मत गर्न सजिलो छ, र एकल मोड्युलको विफलताले अन्य मोड्युलहरूको सामान्य सञ्चालनलाई असर गर्दैन, कुञ्जी भारहरूको लागि निरन्तर बिजुली आपूर्ति प्रदान गर्दछ।

फराकिलो इनपुट भोल्टेज दायराले ०.९/१ को आउटपुट पावर फ्याक्टरको साथ उच्च दक्षता सञ्चालन सुनिश्चित गर्दछ, जसले नवीनतम सर्भरहरूको आवश्यकताहरू पूरा गर्दछ र IT लगानीको प्रत्येक पैसालाई अनुकूलन गर्दछ।

५. स्वामित्वको कम कुल लागत (TCO)

CPY श्रृंखला मोडुलरिटीले नवाचार, सरलता र स्वामित्वको कम लागतलाई संयोजन गर्दछ, र मोड्युलर डिजाइनले MTTR (मरम्मत गर्नको लागि समय) घटाउँछ। यो उत्पादन पावर मोड्युलहरू, STS मोड्युलहरू र ब्याट्री मोड्युलहरूमा प्रयोग गर्न डिजाइन गरिएको हो। यसले मर्मतसम्भार र प्रतिस्थापनलाई सरल बनाउनेछ र MTTR घटाउनेछ (मरम्मत गर्ने समय)।

6. ब्याट्री कोल्ड स्टार्ट र बुद्धिमान ब्याट्री व्यवस्थापन

यसले अन-डिमांड पावर प्रदान गरेर तपाईंको कार्यप्रवाहमा ठूलो मूल्य थप्नेछ।

प्रणालीले चार्ज गर्ने र डिस्चार्ज गर्ने सम्पूर्ण प्रक्रियालाई बुद्धिमानीपूर्वक नियन्त्रण गर्दछ, प्रभावकारी रूपमा ब्याट्रीको सेवा जीवनमा सुधार गर्दछ

7. ऊर्जा बचत र वातावरण संरक्षण

अनलाइन ECO मोड ऊर्जा बचत गर्न सञ्चालन गर्दछ। जब युटिलिटी पावर गुणस्तर राम्रो हुन्छ, UPS ले प्रणाली दक्षता सुधार गर्न ECO मोडमा स्विच गर्नेछ। जब गुणस्तर अस्थिर हुन्छ, UPS ले उत्कृष्ट पावर गुणस्तर सुनिश्चित गर्न मुख्य मोडमा स्विच गर्छ।

8. विभिन्न अनुप्रयोगहरूको लागि लचिलो ब्याट्री कन्फिगरेसन

ब्याट्रीहरूको संख्या लचिलो रूपमा समायोजित गर्न सकिन्छ। यसले बिभिन्न पावर आवश्यकताहरूमा अनुकूलन गर्नेछ र प्रणाली डाउनटाइम कम गर्नेछ। प्रत्येक स्ट्रिङ भोल्टेज 32 देखि 40 कक्षहरूमा सेट गर्न सकिन्छ।

9. वर्तमान चार्ज समायोज्य छ

प्रत्येक पावर मोड्युलको लागि 6A/8A/20A को अधिकतम चार्ज वर्तमान प्रदान गर्नुहोस्, र आवश्यकता अनुसार समायोजन गर्न सकिन्छ।

10. LCD टच स्क्रिन

LCD टचस्क्रिन डिजाइनले प्रयोगकर्ता-अनुकूल र सहज इन्टरफेस सुविधा दिन्छ, जसले प्रयोगकर्ताहरूलाई पावर प्रणाली अनुगमन गर्न र स्क्रिन छोएर सेटिङहरू कन्फिगर गर्न अनुमति दिन्छ। ७।

11. मिल्दो जनरेटर

बिजुली आउटेज को समयमा जेनेरेटर मार्फत विद्युत निरन्तरता प्राप्त गर्न सकिन्छ। जब UPS जेनेरेटर पावरमा चल्छ, UPS ले जेनेरेटरको अस्थिर भोल्टेजलाई स्थिर गर्न र भरपर्दो शक्ति प्रदान गर्न सक्छ।

12. मर्मतसम्भार बाइपास स्विच

अपरेटरहरूले पावर प्रणाली र जडान गरिएका उपकरणहरू बन्द नगरी छिटो र सुरक्षित मर्मत कार्य गर्न बाईपास मोडमा उपयोगिता पावरमा निर्बाध रूपमा स्थानान्तरण गर्न स्विच प्रयोग गर्न सक्छन्।

13. रिमोट व्यवस्थापन क्षमता

रिमोट व्यवस्थापन प्रकार्यले रिमोट व्यवस्थापन कार्ड (SNMP कार्ड, आदि) मार्फत उपकरणलाई निगरानी र नियन्त्रण गर्न सक्छ। प्रयोगकर्ताहरूले अनुसूचित बन्द र रिबुट जस्ता प्रशासनिक कार्यहरू पनि गर्न सक्छन्।

बहु संचार इन्टरफेस, RS485, USB, SNMP, रिले कार्ड संचार, नेटवर्क व्यवस्थापन र रिमोट निगरानी को लागी

CPY श्रृंखला Modualr UPS एक नजर मा हाइलाइटहरू

सेफ-स्वैप मोड्युल (SSM) भएको DPA

प्रिमियम पावर सुरक्षा उपलब्धता को लागी

स्वामित्वको कम कुल लागत (TCO)

सम्पूर्ण जीवन चक्रमा लागत बचत

लचिलोपन/स्केलेबिलिटी

पावर अपग्रेडको सजिलो, तपाईं बढ्दै जाँदा तिर्नुहोस्

परिष्कृत सेवायोग्यता

द्रुत गल्ती रिकभरी

तत्काल गल्ती पहिचान

बाह्य ब्याट्री क्याबिनेटको मोड्युलर अप जडान

यो सामान्यतया अनावश्यक बहु-मोड्युल प्रणालीहरूको लागि प्रत्येक UPS-मोड्युललाई आफ्नै छुट्टै ब्याट्री प्रदान गर्न सिफारिस गरिन्छ।

UPS को स्थापना को समयमा कर्मचारीहरु को सुरक्षा सुनिश्चित गर्न को लागी निम्न सर्तहरु अन्तर्गत जडानहरु प्रदर्शन गरिएको छ भनेर सुनिश्चित गर्नुहोस्:

UPS मा कुनै मेन भोल्टेज छैन

सबै भारहरू विच्छेद गरिएका छन्

UPS र बाह्य ब्याट्री भोल्टेज-मुक्त छन्

CPSY CPY शृङ्खला मोड्युलर अपहरूको पूर्ण शटडाउन प्रमाणित गर्न निम्न चरणहरू पूरा गर्नुहोस्:

1) इनपुट वितरण बोर्डमा UPS लाई फिड गर्ने फ्यूजहरू सबै खुला छन् र UPS लाई कुनै पावर फिड गरिएको छैन भनेर सुनिश्चित गर्नुहोस्।

2) सुनिश्चित गर्नुहोस् कि "MINTENANCE BYPASS" खुला छ (स्थिति "OFF")

3) बाहिरी ब्याट्री क्याबिनेट र UPS मा ब्याट्री फ्यूज खुला छ भनी सुनिश्चित गर्नुहोस्।

4) UPS र बाह्य ब्याट्री क्याबिनेट बीच अर्थ (PE) जडान गर्नुहोस्।

5) रेखाचित्र अनुसार UPS र बाह्य ब्याट्री क्याबिनेट बीच सम्बन्धित +/- , N, टर्मिनलहरू जडान गर्नुहोस्।

रोकथाम मर्मत कार्यक्रम

a) सफाई, दृश्य निरीक्षण र UPS मोड्युलहरूको मेकानिकल निरीक्षण।

ख) दोषपूर्ण भागहरू प्रतिस्थापन वा परिभाषित जीवनकालको साथ भागहरूको रोकथाम प्रतिस्थापन।

ग) उपकरणको "अद्यावधिक" (डिलिवरी पछि प्राविधिक सुधारहरू)।

d) DC भोल्टेज र इन्भर्टर आउटपुट भोल्टेज र फ्रिक्वेन्सीको क्यालिब्रेसन जाँच गर्नुहोस्।

e) इलेक्ट्रोनिक नियमन, नियन्त्रण र रेक्टिफायर (हरू) र इन्भर्टर (हरू) को अलार्म सर्किटहरूको सेटिङहरू जाँच गर्नुहोस्।

f) Thyristors, Diodes, Transformers, Filter Components मा कार्यात्मक जाँचहरू, उदाहरण। तिनीहरू निर्दिष्ट डिजाइन प्यारामिटरहरू भित्र काम गर्दै छन् भनेर सुनिश्चित गर्न।

g) लोड सहित र बिना उपयोगिता विफलता सिमुलेशन सहित समग्र प्रदर्शन परीक्षण।

h) डिस्चार्ज र रिचार्ज मोडमा ब्याट्री सञ्चालनको अनुगमन गर्दै कुनै पनि बूस्ट चार्ज शुल्क सहित।

ब्याट्री मर्मतका लागि

हामी सिफारिस गर्छौं कि यो परीक्षण कम्तिमा प्रत्येक 3 महिनामा गरिन्छ, विशेष गरी यदि ब्याट्री सामान्य सञ्चालनको क्रममा पर्याप्त रूपमा डिस्चार्ज हुँदैन।

तपाईंले प्रयोग गर्नुभएको डिस्चार्ज समय ब्याट्री रनटाइमको कम्तिमा आधा हुनुपर्छ।

कृपया विचार गर्नुहोस्, यदि तपाईंले ब्याट्रीको पूर्ण रनटाइम प्रमाणित गर्नको लागि पूर्ण ब्याट्री परीक्षण गर्नुभयो भने, चार्जरलाई यसको क्षमताको 90% सम्म ब्याट्री रिचार्ज गर्न कम्तिमा 8 घण्टा चाहिन्छ।

UPS प्रणालीको लामो बन्द-डाउन अवधि, ब्याट्री पूर्ण रूपमा चार्ज भएको ग्यारेन्टी गर्न, UPS प्रणाली प्रत्येक 3 महिनामा कम्तिमा 12 घण्टा सञ्चालनमा हुनुपर्छ। यदि होइन भने, ब्याट्री स्थायी रूपमा हुन सक्छ
